邁思通物聯網網關在塔機監控系統中的應用
邁思德
（一）功能描述
1、 參數設定顯示
7寸LCD（800*480）、四線電阻觸摸屏。
2、 傳感器
|
序號
|
名稱
|
串口
|
廠家
|
|
1
|
高度
|
RS485
|
精浦
|
|
2
|
幅度
|
RS485
|
精浦
|
|
3
|
角度
|
RS485
|
精浦
|
|
4
|
傾角
|
RS485
|
|
|
5
|
載重
|
RS485
|
|
|
6
|
風速
|
RS485
|
|
3、 繼電器
8路。
4、 互聯網傳輸模塊
1路串口，GPRS+GPS。
5、 ZIGBEE組網模塊
1路串口。
（二）開發工具

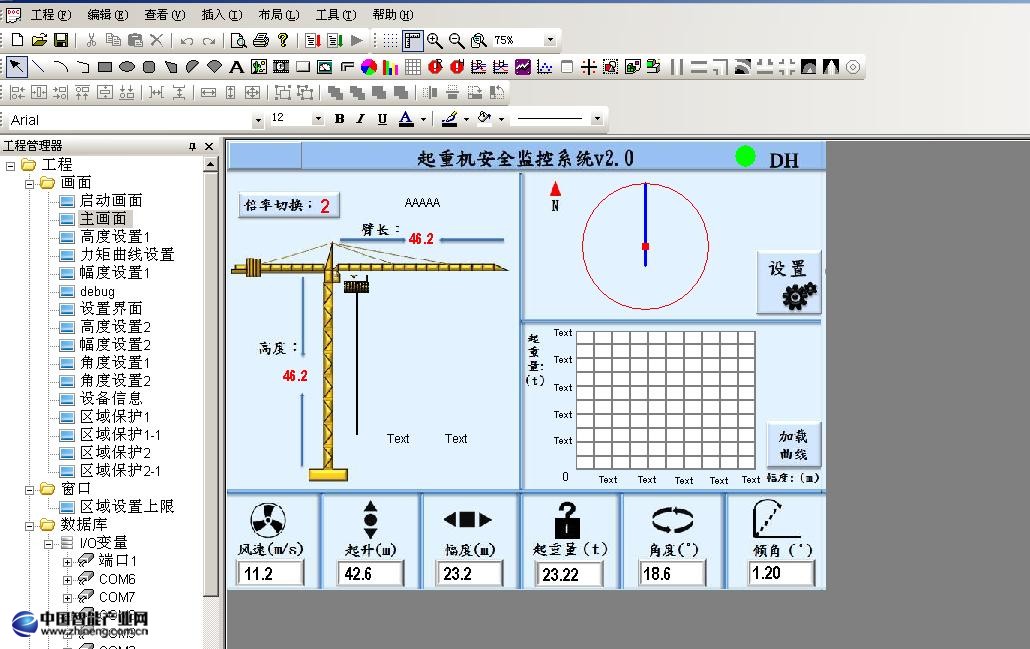

畫面采用組態軟件開發，界面全部采用組態方式，無需復雜編程。

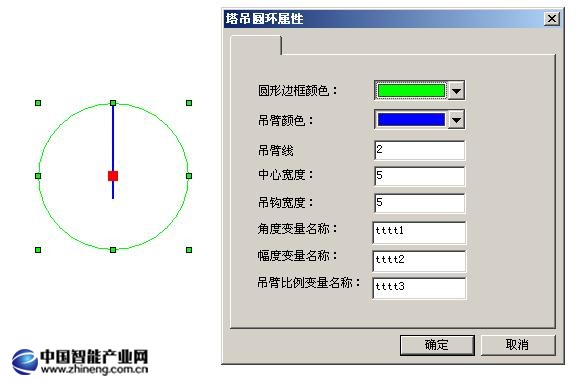

塔吊圖元對象及屬性：
（三）主板
采用2款標準產品組合即可實現需求，現有標準產品技術參數如下：
|
產品
|
串口
|
液晶
|
觸摸
|
以太網
|
SD卡
|
供電
|
RTC
|
音頻
|
IO
|
|
網關
|
4路（RS232/RS485復用）
|
無
|
無
|
1
|
有
|
DC24V
|
有
|
無
|
無
|
|
人機界面
|
2*RS232，1*RS485
|
7寸
|
四線電阻
|
1
|
1
|
DC24V
|
有
|
有
|
8DO
|

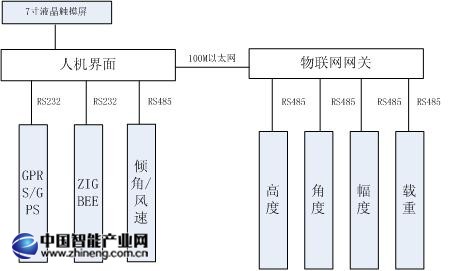

系統結構示意圖：
物聯網網關4路串口采集高度、角度、幅度、載重信號。
人機界面1路RS485采集傾角和風速信號。
人機界面1路RS232與GPRS/GPS模塊通訊。
人機界面1路RS232與ZIGBEE模塊通訊。
人機界面與物聯網網關之間通過100M以太網通訊，將物聯網網關采集到的數據及時發送到人機界面。
