電力監控系統在大冶有色金屬配電中的應用
smartgrid
江蘇安科瑞電器制造有限公司
隨著我國國民經濟的快速發展，我國對電力的需求也越來越緊迫。電力供應對于工廠的正常運行具有重要意義，一旦供電中斷其它大部分系統將立即癱瘓。因此，可靠和連續的供電是工廠得以正常運轉的前提。與常規的供配電系統相比智能化的供配電系統能自動、連續、實時地監控所有變、配電設備的運行/故障狀態和運行參數，還具有故障的自動應急處理能力，因此它具有更高的可靠性和更好的供電連續性;智能化的供配電系統自動化程度很高，可大大提高整個供配電系統的管理水平，實現供配電系統的無人值守，并能提高電能的利用率，實現最大限度的節能。本文通過大冶有色金屬項目中變電所的應用介紹電力監控系統在有色金屬銅業中的應用。
電力監控系統是配電自動化，系統可以建立供電網絡仿真模型，模擬配電網絡運行，監測故障，實現無人值班模式。配電系統在發生故障時，能在最快時間內切除故障，保護一次設備，縮小停電范圍;對于發生故障的部分，能協助運行人員分析故障原因，快速查找和排除故障，盡量縮短停電時間。
隨著計算機技術和網絡技術的飛速發展 ，人們越來越關注供電系統的穩定性和安全性。利用電力系統進行信息的采集 ，使用電力監控綜合管理整個電力系統都成為了可能。電力智能監控系統是建筑設備監控系統的子系統，通過對系統運行中的各種電力參數進行監控，可優化電力系統的運行管理，極大地提高電力系統運行的安全性、可靠性、穩定性和經濟性。
本文通過對大冶有色金屬項目電力監控系統的建設，介紹電力監控系統在色金屬銅業中的應用。
1 項目概述及建設目標
大冶有色金屬工業有限責任公司位于湖北黃石市延安路52號，目前經營礦產品、金屬材料、煤炭、五金交電、化工產品。大冶有色金屬公司為響應節能減排，對公司內部成本降低，故對公司東西配電房內配電監測，實時采集電參量并通過系統實時展示。
2 電力監控系統的設計
在監控系統的設計中，要充分考慮客戶的實際需求，以及電力系統的實際結構、電力系統的實際載荷能力等因素，進而合理的選擇監控設備，這既有利于減少系統運作的成本，同時也有利于系統功能的實現。
本項目的電力監控系統，可以實現對東西配電回路的實時監控，有利于用電管理。另一方面，電力監控系統不僅能夠準確的表示出回路的用電狀況，它還具備網絡通訊等功能，能夠與計算機等設備進行組合，及時的顯示站內各個配電回路的運作狀態，當站內電力系統的負載越標時，電力監控系統能夠迅速報警，發出語音提示。另外，電力監控系統還能夠生成報表、曲線圖等統計信息，便于有關人員分析站內各部分的用電狀況，使站內的用電活動更加安全，從而保證站內人員的生命安全，提高車站工作人員的工作效率。 2.1 系統結構 依據大冶有色金屬的配電情況分布情況，在線監測系統建設采用分層分布式結構，系統包括：站控管理層、網絡通訊層、現場設備層。系統網絡結構如圖所示：
站控管理層管理人員與計算機進行人機交互的直接窗口，對采集的現場各類數據信息計算、分析與處理，并以圖形、數顯、聲音等方式反映現場的運行狀況，是系統的最上層部分。主要由系統軟件和必要的硬件設備，如工業級計算機、打印機、UPS電源等組成。
通訊層使用的設備為串口隔離器。該層是數據信息交換的橋梁，負責對現場設備回送的數據信息進行采集、分類和傳送等工作的同時，轉達上位機對現場設備的各種控制命令。
現場設備層主要是連接于網絡中用于電參量采集測量的各類型的儀表等，也是構建該配電系統必要的基本組成元素。現場配置為安科瑞PZ72-DU/C的直流電壓表，實現低壓回路直流電壓檢測并實時顯示。
2.2 網絡設計 電力監控系統中的網絡系統能夠及時的對數據進行傳輸，并迅速傳遞操作指令，是實現電力監控系統各項功能的基礎。現場分為東和西配電，東和西分別鋪設485總線至系統后臺經串口隔離器實現與主機的數據傳遞。
2.3監控系統軟件功能設計

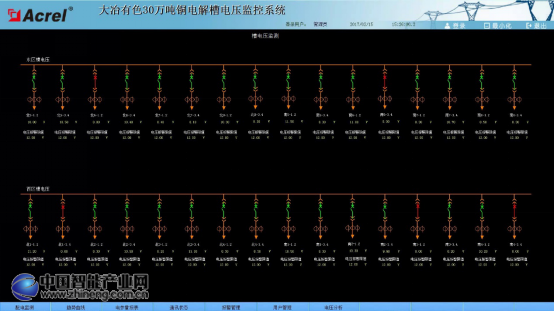

系統依據客戶實際需求進行設計，并實現了一次主接線圖界面顯示;電參量遙測及電參量越限報警;事件記錄;系統運行異常監測;故障報警及操作記錄;報表查詢與打印;系統負荷實時、歷史曲線，用戶權限管理等主要功能。
2.3.1數據的采集與處理
數據采集主要包括模擬量以及開關量的采集。模擬量的采集主要是對線路電壓信息進行采集，開關量主要采集斷路器設備的工作狀態，實現遠程數據的本地實時顯示。數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢。
2.3.2數據記錄
電力監控系統的數據記錄功能主要就是對電壓儀表實時進行記錄，它要求系統中必須有足夠的內存空間，進而長時間的、大量的對數據信息進行記錄和存儲。其次，電力監控系統的數據記錄功能也包括對故障信息的記錄，即對故障發生時電壓等數據進行記錄存儲。由此可見，數據記錄功能可以通過故障信息的記錄，準確的反映出系統中存在的問題，從而便于工作人員解決。
2.3.3曲線查看

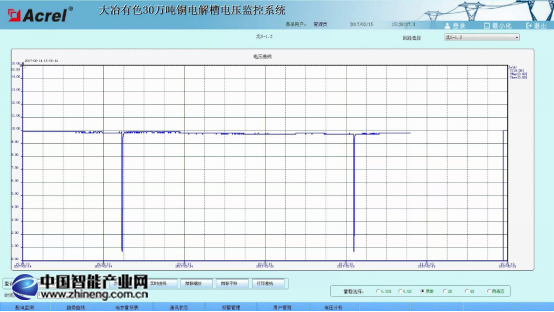

電力監控系統可通過采集電壓參量來繪制電壓曲線的時間跨度可設(單位為：天)，初始進入該界面時曲線圖形應為實時曲線。當設定好曲線的起始時間，點擊界面中的刷新曲線按鈕時，此時曲線應自動切換為歷史曲線，顯示的為自曲線的起始時間至設置時間后的趨勢曲線。通過對曲線的分析可了解該配電電壓是否穩定，是否達到電壓上下浮動要求，具體如下圖：
2.3.4電壓報表定制化管理

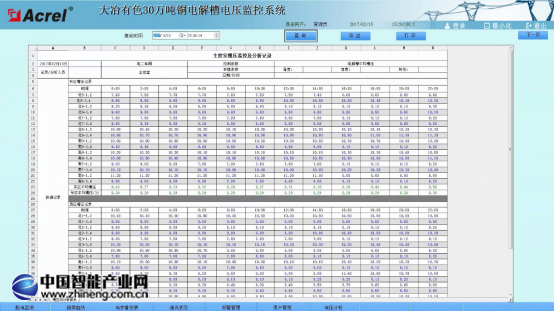

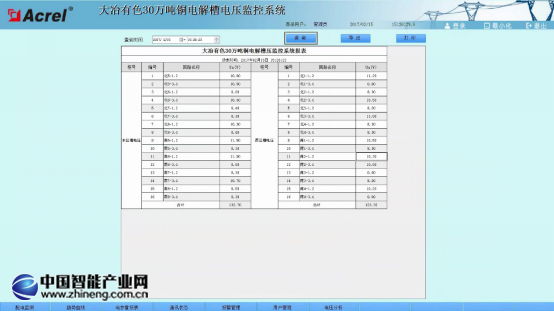

電力監控系統通過客戶需求，系統定制化設計了電壓管理報表，系統通過對直流電壓的采集，按照回路名稱的不同，自動生成日報表并有報表打印功能，并可對某一回路的某一時間段內的電壓進行查詢，可以幫助企業管理人員了解電壓信息。通過系統的建設有效排除不必要的事故。
3供配電設計中應用電力監控系統的意義
綜上所述，通過對此電力監控系統的設置 ，工作人員可以在最短的時間內做出正確的判斷并進行操作。基于該“透明化”的配電系統，現場人員可以同步了解直流電壓狀態，如檢查電網運行是否平衡。在全面了解電網狀態的情況下，工作人員能及時、準確地處理故障;即使工作人員不在現場，也可以通過系統配置的報表中獲得故障的信息;根據系統反映的設備實際使用情況，便于工作人員合理地安排相關維護工作。
在有色金屬銅業等企業設置電力監控系統，可以優化能源成本。系統可作為各區域之間檢測反常用電量的基準，跟蹤意外的用電量，針對可優化管理的負載，制訂簡單的用電負荷方案。通過該監控系統的數據，能夠反映出電力資源的實時使用情況，可以對電網或配電盤、配電柜等設施的后備用量做出精確的評估，便于企業管理人員合理調配電力資源和相關決策，以滿足配電系統的不斷發展變化。
