IPRAN二層點到點專線業務部署方案
tongxun
新華三技術有限公司
1 IPRAN政企承載方案背景
運營商政企專線業務經過多年的發展，在大客戶專線領域已經樹立了高品質的品牌形象。但是隨著視頻業務、云業務等企業專線綜合業務需求的發展，運營商政企專線業務越來越顯現出對高帶寬需求，傳統的政企專線承載方案MSTP已經無法適應帶寬不斷增長的需求。因此需要考慮采用一種高可靠、可運維管理、高帶寬、高性價比的網絡承載方案來滿足政企專線的需求。在傳輸技術IP化的趨勢下，IPRAN技術成為了政企專線業務高帶寬升級的最佳技術選擇。
目前運營商已部署的IPRAN網絡主要用于LTE基站回傳業務。面向政企承載，需要新建或者部分新建設備以滿足高帶寬政企專線業務的發展需求。下面將就IPRAN承載政企專線業務的應用場景和詳細方案進行描述。
2 IPRAN面向政企承載的業務場景
在初期，最迫切的需求是將IPRAN政企專線承載網定位在高帶寬以太專線業務承載網，滿足10M及以上的以太專線客戶需求，最主要承載二層VPN專線接入業務。
2.1 地市內政企專線場景
地市內政企專線需求為點到點二層專線。即用戶通過CPE設備接入專線網絡，通過地市內的承載網二層專線連接到對端CPE設備。需求場景組網模式如下：
其中CPE設備部署在客戶側，設備要求功能簡單，統一納入IPRAN網管，實現業務端到端快速開通，網絡質量端到端可監測，網絡管理端到端可維護。
2.2 非跨域省內政企專線場景
省內專線需求為點到點二層專線。即用戶通過CPE設備接入專線網絡，通過跨地市的承載網二層專線連接到另一地市的對端CPE設備。需求場景組網模式如下：
其中IPRAN省干網一般采用地市ER與省級ER直連模式。
其中CPE設備部署在客戶側，設備要求功能簡單，統一納入IPRAN網管，實現業務端到端快速開通，網絡質量端到端可監測，網絡管理端到端可維護。
3 IPRAN政企專線承載方案
3.1 地市內政企專線承載方案
IPRAN網絡承載同一地市內的政企點到點二層專線業務的典型組網拓撲如下：
CPE設備為部署在客戶側的IPRAN設備，其他設備定義與現有IPRAN設備檔次定義一致。由于CPE設備部署在客戶側，要求設備功能簡單，便于部署。在重要的客戶局點，可以考慮CPE設備雙上聯到不同A2。
組網業務部署方案配置多段pw實現點到點二層專線業務，并且配置主備兩條端到端的pw實現二層專線的備份，通過部署端到端的BFD快速檢測端到端的專線業務，實現端到端pw的快速倒換，以保障大客戶二層專線業務50ms倒換完成。詳細部署方案如下圖：
大客戶專線業務以B 設備為界，接入環與核心層采用不同的IGP路由進程。B以上骨干采用ISIS，B以下接入環采用OSPF。二層業務端到端配置5段pw分別為：CPE到A2采用靜態pw，A2到B采用動態pw，B到對端B采用動態pw，B到A2采用動態pw，A2到CPE采用靜態pw，A2和B屬于跨pw節點需要實現pw粘貼。全網端到端兩條主備pw，并且配置CPE到對端CPE的端到端bfd for 多段pw，一旦主pw上發生設備、鏈路等故障，端到端pw全部切換到備份pw上，保障50ms內快速檢測并故障切換。
3.2 非跨域省內政企專線承載方案
IPRAN網絡承載非跨域省內政企點到點二層專線業務的典型組網拓撲如下：
其中CPE設備的定義和連接方式與地市內政企專線承載方案一致。

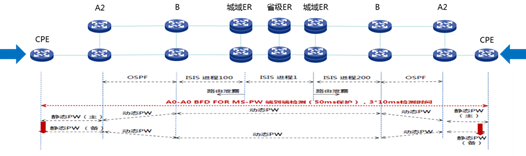

組網業務部署方案配置多段pw實現點到點二層專線業務，并且配置主備兩條端到端的pw實現二層專線的備份，通過部署端到端的BFD快速檢測端到端的專線業務，實現端到端pw的快速倒換，以保障大客戶二層專線業務50ms倒換完成。詳細部署方案如下圖：
大客戶專線業務以B 設備為界，接入環與核心層采用不同的IGP路由進程。B以上骨干采用ISIS，B以下接入環采用OSPF。類似地市政企專線承載方案，不同之處在于每個城域ER增加一個子接口，加入省會ISIS進程。城域ER在地市ISIS進程中引入省會ISIS進程的32位主機路由（loopback口）和網管路由，在省會ISIS進程中引入地市ISIS進程的32位主機路由。各地市B設備有全省設備的32位主機路由，B設備間可生成LSP隧道，實現端到端PW業務互通。二層業務與同一地市政企二層專線業務配置類似，端到端配置5段pw分別為：CPE到A2采用靜態pw，A2到B采用動態pw，B到對端B采用動態pw，B到A2采用動態pw，A2到CPE采用靜態pw，A2和B屬于跨pw節點需要實現pw粘貼。全網端到端兩條主備pw，并且配置CPE到對端CPE的端到端bfd for 多段pw，一旦主pw上發生設備、鏈路等故障，端到端pw全部切換到備份pw上，保障50ms內快速檢測并故障切換。
