研華助力綠色生產 還你一片藍天-超低排放煙氣連續排放監測系統解決方案
city huanbao
研華科技
近年來，隨著經濟的高速發展，人們生活水平的不斷提高，能耗問題日益加重，隨之而來的是各種環境問題。今年入冬以來整個華北區域都在 “過山車式”的霧霾下度過。自12月8日，北京進入重污染紅色預警，全城打響了一場抗霾戰，企業限產、學校停課、單雙號限行&helpp;&helpp;京津冀三地環保執法部門啟動執法聯動機制，重點聚焦停限產企業、燃煤鍋爐、揮發性有機物排放企業、機動車排放等。這場藍天白云與頑劣霧霾之間的持久戰號角已經吹響，你們準備好了嗎？
現階段空氣污染的元兇即工廠排放過量的有害氣體，即CO2、SO2、CO等，而我國現階段的工業現狀及能源發展又不足以支持徹底取締化石能源，既然無法取消，那么我們就應該做好污染氣體排放的監控措施。研華煙氣連續排放監測系統解決方案，為掌握污染氣體排放與及時調整能耗結構保駕護航。
新的政策：正推動燃煤電廠超低排放改造 要求接近天然氣電廠水平
頒布時間：2015年12月2日
超低排放標準：近零排放、潔凈排放，即在基準含氧量6%條件下，煙塵、二氧化硫、氮氧化物排放濃度分別不高于10、35、50毫克/立方米。東、中部地區要提前至2017年和2018年達標，西部地區在2020年前完成。
分析儀及產品要求：煙塵、二氧化硫、氮氧化物 分析儀及周圍產品高性能要求
項目介紹
煙氣連續排放監測系統簡稱CEMS,包括測定污染源顆粒物或氣態污染物濃度或排放速率所需的全部設備。
系統包括顆粒物測量子系統（煙塵濃度）、氣態污染物濃度測量子系統（SO2、NOX）、煙氣參數測量子系統（測量煙氣溫度、煙氣壓力、流、煙氣含氧量、煙氣含濕量和數據采集處理及通訊子系統（顯示和打印各種參數、圖表并通過數據圖文傳輸系統傳輸至管理部門）四部分，除了對上述的環保監測外，同時對電力及冶金、水泥行業工藝過程監測。
研華解決方案
一、TPC-1571H+ ADAM-4017+ +ADAM-4055+ADAM-4024+EKI-1521解決方案
1.實現功能：
-ADAM-4017+ 實現8參數采集煙氣煙塵濃度、煙氣參數（溫度、壓力、流量、濕度、含氧量）、SO2、NOx 采集
-ADAM-4055 系統的反吹功能控制
-ADAM-4024 輸出標準信號到DCS系統，節省與DCS集成時間及協議困擾
2.價值：
-模塊化，系統靈活布置
-ADAM-4017+通過標準協議，與上位機整合 數據集成簡單化
-輸出標準信號4~20MA,便于與DCS系統整合
二、IPPC- 6172A+ADAM-5510M+ADAM-4017+\4024 解決方案 滿足控制復制，實時系統
1.價值：
-解決煙囪端與分析室長距離通信問題
-ADAM-4017+通過標準協議，易于PLC整合 數據集成簡單化
-ADAM-4024 輸出標準信號到DCS系統，節省與DCS集成時間及協議困擾
系統描述
8路AI模塊 ADAM-4017+內置于集線箱，實現現場端數采集，煙氣煙塵濃度、煙氣參數（溫度、壓力、流量、濕度、含氧量）在煙道上直接采集；ADAM-4017可解決早期案中，由于本地 4-20MA在煙道上輸出，離控制室較遠，需要將大量信號線直接連到PAC或工控機的問題，并節約大量布線成本，更加便于維護。
4路AO模塊ADAM-4024，實現CEMS 系統4-20MA AO信號與電廠DCS系統連接，ADAM-4024通過RS485串口可以與工控機、PAC控制器進行連接,經過工控機、PAC控制器運算后，由ADAM-4024輸出4-20MA信號到DCS系統。
ADAM-5510M實現煙氣預處理、煙氣濃度換算并計算出各煙氣污染物的總量。
IPPC-6172A顯示各測量值的干基值、濕基值和折算值，各過程變量的實時數據和設備運行狀態，也根據用戶選擇以圖形、表格或曲線方式顯示數據。
項目實施
|
產品 |
數量 |
描述 |
|
ADAM-4017 |
1-2 |
8路模擬量輸入RS-485遠程數據采集模塊 |
|
ADAM-4024 |
2 |
4路模擬量輸出RS-485遠程數據采集模塊 |
|
ADAM-5510M |
1 |
PC-based可編程通訊控制器，支持4個I/O擴展槽 |
|
IPPC- 6172A |
1 |
17寸SXGA TFT LCD工業等級擴展型平板電腦 |
系統架構圖
CEMS示意圖

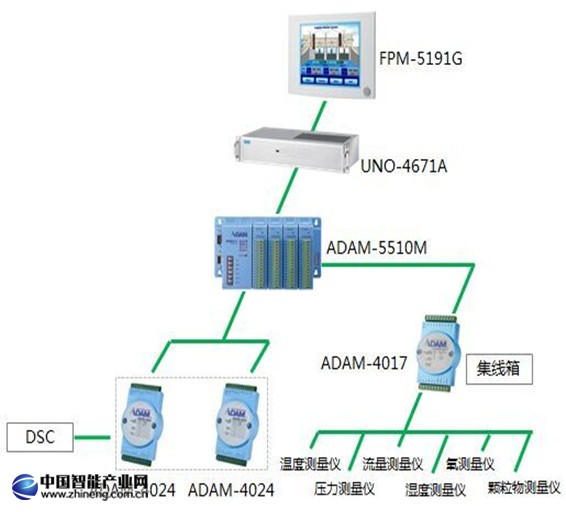

系統架構圖
總結
通過研華公司的兩大解決方案突破煙氣監測傳統解決方案的弊端，可為CEMS項目的集成商解決大量布線問題，大大節約維護成本，對于已有解決方案的企業來說，以研華訂制的解決方案替換原有方案也十分便捷，目前已成功應用于國內先進環保企業當中。
