簡易治安卡口系統解決方案
jiaotong anfang police
高遠時代科技有限公司
1.系統背景
治安卡口系統通過前端卡口設備對經過監控卡點的車輛進行全天候24小時實時不間斷、無遺漏的記錄，獲取過往車輛的前部特征圖像，計算機根據所拍攝的圖像進行自動識別，得到車輛的號牌號碼和號牌顏色，并自動記錄車輛的車牌顏色、車牌號碼、行駛方向、經過時間等各種參數，自動采集保存車輛圖像，并存入計算機生成數據庫，并具備聯網查詢功能，為偵破肇事逃逸案件和治安、刑事案件提供重要線索和依據。
針對目前市場上治安卡口系統建設成本高、應用場景局限的特點，我公司自主研發出新一代簡易治安卡口系統，該系統可廣泛適用于預算不高、車道數≤2個、車輛行駛速度≤50km/h的鄉鎮道路、國道、省道、學校進出口、醫院進出口、小區進出口、加油站、大型工業園進出口、停車場出入口、城市路況等監控場所，具有成本低、安裝施工方便等特點。 2.系統簡介
高遠時代簡易治安卡口系統采用目前最可靠的地感線圈檢測模式，當車輛經過地感線圈時，系統自動實時捕獲一幅經過車輛的圖像，前端采用我公司自主研發的210萬像素高清網絡攝像機進行車輛抓拍，可直接輸出1920×1080像素JPEG壓縮格式的高清晰圖片。圖像中可以用肉眼清楚的分辨車輛的顏色、特征、車牌的號碼、顏色、司乘人員的面部特征，白天能清晰識別車輛牌照的同時也能清晰看清車內前排座的詳細情況，包括人的臉部特征，晚上能克服車輛迎頭拍攝的前大燈眩光問題，夜間車輛牌照及整個車身特征同樣清晰。
3.系統整體設計
卡口系統總體由三部分構成，包括前端路口抓拍系統（也稱前端系統）、網絡傳輸部分和中心管理系統部分。 3.1路口前端設備
前端設備主要由高清抓拍單元、智能終端管理器（可選）、補光裝置、車輛檢測裝置、現場控制箱等組成，主要完成車輛抓拍及相關信息網絡上傳等任務。根據項目需求和道路現場實際情況合理調配安裝，確保設備之間的無縫兼容。
3.2網絡傳輸系統
該部分主要將前路口前端設備的車輛抓拍信息傳輸到中心管理系統，同時操作人員在管理中心可以對前端控制設備進行遠程管理及設備參數設置。該傳輸網絡通常采用光纖通訊方式進行數據傳輸。
3.3中心管理系統
中心的硬件構架主要是由應用服務器、數據庫服務器、存儲設備、客戶端及本地網絡設備等部分組成。
在卡口數量較少的情況下，應用服務器、數據庫服務器、存儲設備可共用1臺服務器。
客戶端：監控人員通過客戶端對卡口數據進行查詢、路況分析、違章數據的審核上傳等操作。
4.工作原理及實現
4.1線圈檢測原理
系統采用高可靠性的環形線圈檢測方式。環形檢測線圈為埋設在車道下面環繞成多圈的電纜，車輛通過線圈上方時，會引起線圈環路電流的電感量的變化，通過車輛檢測器將電感量轉化成開關量，并將開關信號發送給攝像機，從而控制攝像機進行抓拍，攝像機將抓拍到的圖片通過FTP等方式傳輸至中心管理系統。

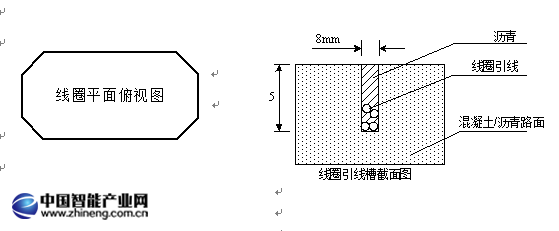

線圈檢測示意圖
4.2現場布局示例
5.系統功能
5.1車輛捕獲功能
采用線圈檢測方式，對監控區域內行駛的車輛自動抓拍圖像，并記錄車輛通過的信息，包括時間、地點、方向、車道、號牌、前排司乘人員面部特征等。在環境無霧包括雨雪天情況下，通過監控區域道路所有車輛的捕獲準確率達99%以上，所記錄的圖像文件分辨率不低于1920×1080像素點。
5.2流量檢測功能
系統可根據需要，按時段、車型、車道、方向進行查詢，并進行流量統計（包括流量圖、流量表、流量曲線圖），具備出具日報表、周報表、月報表、年報表等功能。
5.3高清圖像記錄功能
系統對通過監測區域的車輛記錄一張高清全景圖像。所記錄的圖像能清晰地反映車輛的特征、車內前排駕乘人員的臉部特征及衣著面貌、行駛車道、周圍環境等。
全景圖像的編碼符合ISO/IEC 15444:2000的要求，單張分辨率為1920×1080，以JPEG格式存儲于前端終端設備或SD卡內，并同時上傳至管理中心進行存儲。
5.4智能補光功能
當外界光線條件不能滿足違法檢測抓拍設備工作需要時，LED補光燈自動開啟，照射范圍僅限于單車道車輛檢測區域，照度不超過50lux，單個頻閃燈功率約33W，從而防止對其他方向駕駛人造成影響。
5.5號牌自動識別功能
系統具備號牌自動識別功能，能同時檢測和記錄2-3條車道逆行和正常通行車輛的號牌。符合《GA/T-496-2009》、《GA/T-497-2009》中的相關要求。
牌照自動識別內容包括：“GA36-92”（92式牌照） 、“GA36.1-2001”（02式新牌照）標準的民用車牌照、民航車牌、警車牌照、新軍車牌照、07式武警新牌照的漢字、字母、數字、顏色等信息。
①“0—9”十個阿拉伯數字；
②“A—Z”二十六個英文字母；
③省市區漢字簡稱(京、津、晉、冀、蒙、遼、吉、黑、滬、蘇、浙、皖、閩、贛、魯、豫、鄂、湘、粵、桂、瓊、川、貴、云、藏、陜、甘、青、寧、新、渝、使、臨、臺)；
④軍牌漢字（軍、海、空、集、北、沈、南、蘭、廣、成、濟）；
⑤號牌分類用漢字(警、學、領、試、掛、港、澳) ；
⑥武警車牌字(“WJ、0—9 、消、邊、水、警、電、林、通、金”)；
⑦車輛號牌顏色自動區分，常用車牌底色有黑、藍、黃、白四種顏色，系統自動加以區分。號牌顏色識別準確率白天>95%，夜間>90%。
車輛號牌識別準確率白天>90%，夜間>80%；車身顏色識別準確率白天>80%；車輛類型識別準確率白天>90%，夜間>85%；對檢測車道沒有安裝尾部車牌的機動車，記錄為無牌車輛。
5.6數據存儲功能
系統支持前端存儲、代理服務器存儲、中心集中存儲等模式，用戶可根據自己的需要選擇。
5.7自動報警功能
用戶可以將盜搶車輛、交通肇事逃逸車輛的車牌號碼錄入系統報警數據庫中，當系統識別出來的車輛牌照符合條件時，能進行遠程報警。
5.8信息查詢功能
卡口信息查詢可以對通行車輛信息進行查詢，查詢結果支持打印、導出操作。具體功能如下：
? 信息查詢，按照查詢條件查詢通行車輛信息，并查看詳細信息和圖片。
?信息打印，將查詢到的卡口信息進行打印。
?信息導出，將查詢到的卡口信息進行導出，導出為Excel表格。
