一.系統概述
計算機從它誕生之日起，就開始用于軍事領域。隨著軍事科學、武器裝備系統和計算機技術的發展，軍用計算機已經成為軍隊作戰能力的關鍵因素，軍用計算機的研制、生產和應用水平是衡量一個國家國防現代化和軍事實力的重要尺度。軍用計算機已經成為各種現代化武器裝備系統、軍事電子信息系統以及國防科研系統中不可缺少的、到處可見的設備。小到嵌入式的微處理器，大到百萬億次級的高性能計算機已廣泛用于各種武器裝備和國防科研之中。而軍用抗惡劣環境計算機在軍用計算機中占有極其重要的地位，所有戰場上用的計算機全是抗惡劣環境計算機，它們是最具軍用特色的計算機。
二.系統要求
由于軍用抗惡劣環境計算機是包括戰機、導彈、艦艇、戰車、火炮以及綜合電子信息系統在內的各種武器裝備的一部分，因此有其鮮明的特點：
1、抗惡劣環境
計算機要經受嚴寒、高溫、濕熱、振動、沖擊、暴曬、雨淋、砂塵、雷電的考驗，以及鹽霧、霉菌、生物蛀蟲的侵蝕帶來的影響等。
2、強實時性
較強的實時處理能力，要求中斷響應時間短、運算速度快及具有高速數據傳輸率等。
3、高可靠性
導彈、戰機、艦艇、戰車以及軍事綜合電子信息系統（C4ISR）等軍事裝備均是復雜、昂貴的大系統，它的可靠性在軍事、經濟、政治、人民生命財產安全上都有重大意義。而計算機是這些系統的控制核心，對它們的高可靠性要求是顯而易見的。
4、高安全性
隨著計算機及網絡的普及和應用，病毒、黑客、電磁泄漏等安全事件層出不窮，而且越演越烈。尤其在信息化作戰中，計算機為核心的信息系統是敵人攻擊的重點目標。因此，高安全性也是軍用抗惡劣環境計算機必須具備的性能。
5、嵌入式
軍用抗惡劣環境計算機是整個武器系統的組成部分，對硬件、軟件和輸入/輸出接口均有特殊要求。硬件除功能、性能須滿足要求外，還必須在體積、功耗、質量、形狀等方面滿足要求。
三.系統描述
現在對特種計算機要求最為嚴厲的當屬航空機載設備，因為航空機載設備要承受極端的高低溫差、濕熱、振動、沖擊、雷電等一系列苛刻條件。
作為國內特種計算機的先驅者，英德斯也研制了一套完全符合航空機載設備條件的CPCI產品，用于航天機載對抗沖擊、機載通訊計算之需求。比如雷達預警、電子對抗、電子戰、以及航天飛機各模塊之間的通訊和計算等。
主要應用方式：苛刻環境下的計算處理和數據采集。
四.系統框圖
五.模塊配置
1、 機箱：
◆機箱外形尺寸：寬482.8mm×高177mm×深296mm；
◆鈑金主體，采用1mm鍍鋅鋼板；
◆鋁合金擠型材導軌梁；
◆EMC導軌；
◆箱體前插卡160mm，后插卡深度為80mm；
◆表面烤漆：黑色；
◆交流電源輸入面板為濾波器輸入面板。
2、 背板結構：

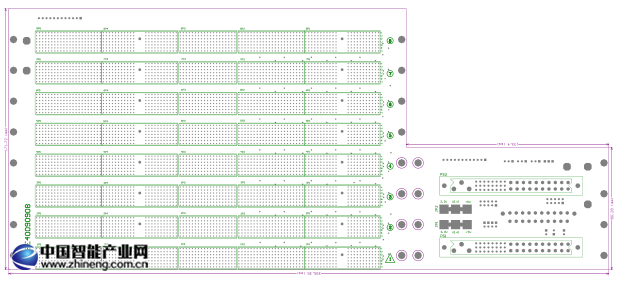

9U8槽 一體化CPCI背板 (1個系統槽、7個外圍槽)
◆ 機械尺寸: 395.35×171.72×4.0 mm(寬×高×厚), 支持6U插卡；
◆ 系統槽在底部，CPCI總線為33MHz/64bit，支持后插卡；
◆ PCB類型：10層；
◆ 電源接口：47PIN CPCI電源插座；
◆ V(I/O): +3.3V / +5V 可選（默認+5V）；
◆ 背板電源最大壓降：<20mV；
◆ 特性阻抗：65±10% ohm；
◆ 工作溫度：-40℃—+70℃；
◆ 存貯溫度：-40℃—+85℃；
◆ MTBF：100,000h；
3、 散熱系統：
◆采用強通風和低噪音型風扇，自左往右吹風，支持熱插拔；
◆采用4個80×80×20mm和2個40×40×20風扇散熱；
◆機箱左側風扇盤支持熱插拔安裝有6個風扇用來吹風；
◆風扇型號是ADDA AD0812HB-C73 和AD0412HB-C56，總通風量為126.80CFM；
4、 電源：
◆采用CPCI專用寬溫電源，1+1冗余電源工作模式；
◆支持冗余輸出，扶持熱插拔；
◆220VAC輸入，+5V/+3.3V/+12V/-12V輸出；
◆單模塊最大負載能力：250W；
◆電源MTBF：50000h；
◆工作溫度：-40℃ — +70℃；
◆存貯溫度：-40℃ — +85℃；
5、電壓指示燈模塊：
◆連接背板的電壓和信號輸出開關插座；
◆采用 3U8HP指示燈面板；
◆+5V/+3.3V/+12V/-12V輸出對應相應的指示燈；
◆通過輸出信號連接開關，控制電壓輸出；
